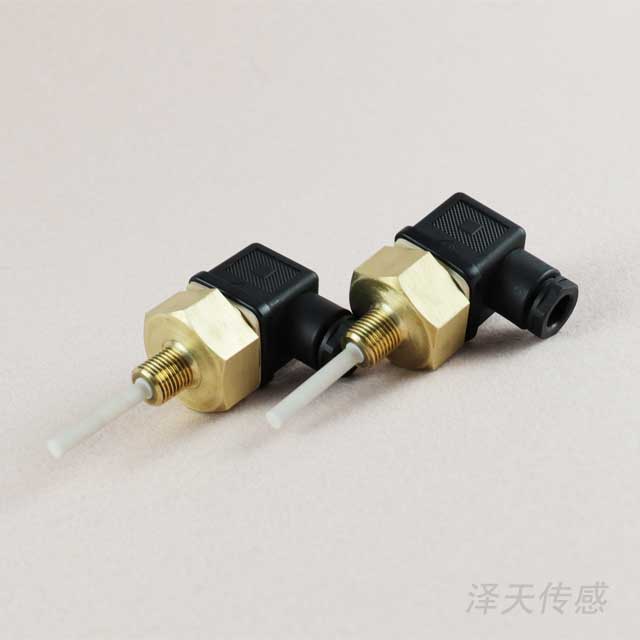

YWB438電容式液位開關是一款主動控制元件，能對預設的液位發出報警信號，液位達到預設位置后，能延時幾秒發出報警信號，以排除液面波動而起誤報警，本產品通過內置微處理器輸出相應報警信號（NPN常開常閉），較小安裝尺寸，安裝方便，有效減小安裝風險，因此得到廣泛使用。

應用領域

汽車、工程機械水箱液位控制；

飲料機械、灌裝機械等液位控制。

技術參數

工作電壓：7～35VDC ；

負荷電流：1A；

操作溫度：-40℃～110℃；

輸出狀態：NPN(常開常閉)；

探頭材質：PTFE/銅；

操作壓力：5Bar；

報警延時：0～10S；

防護等級：IP65。

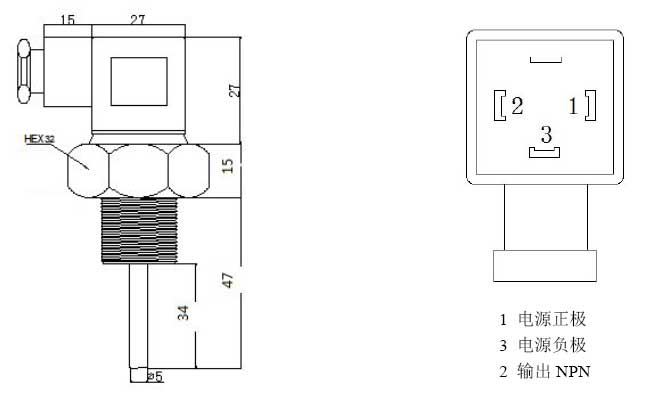

外形尺寸

用戶設定

設定開關輸出點：把傳感器放入物料中，使傳感器處于剛好產生輸出的位置，按下開關約3～5秒，然后放開即可。

設置孔的位置如圖所示：

注意事項

1、按下開時間必須在3～5秒，一旦有誤操作，必須立即停止，否則可能引起無法預料的后果。10秒鐘后可重新設定；

2、開關輸出點的設定必須在有效量程內進行；

3、開關為輕觸式按鍵，輕即可，不可重壓，以免損壞。
